Q614/15 T形能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L形只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
訂貨須知：
一、如未有選定的型號，請?zhí)峁┰敿殔?，如介質、溫度、壓力、口徑、材質等，由我司技術人員為您選型
二、如已有選定的型號，按選定型號提供
三、非標產品需提供樣品或以圖紙確認
注：資料僅供參考，或有不全，因此給您帶來的不便敬請諒解。本公司可根據不同的要求及參數進行選型。本公司有各種大小口徑，壓力，不同的材質，連接方式，驅動方式,，滿足不同需求的各類閥門。具體請來電聯系021-6651 8677或在線咨詢。
> 功能選項:開關型 、調節(jié)型、高溫
公稱壓力:2.5MPa
適用穩(wěn)定范圍:-20~232℃~350℃
適用介質:水、油、氣及某些腐蝕性液體(W。O。G)

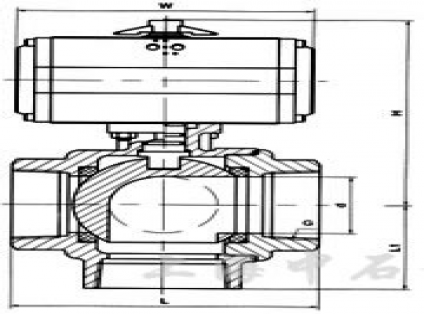

二、三通內螺紋球閥主要外形和連接尺寸單位（mm）：
|
Q614F-16
|
|
通徑20DN
|
d
|
G
|
L
|
L1
|
H
|
W
|
|
Mm25
|
in
|
|
|
|
|
|
|
|
15
|
1/2″
|
12
|
G1/2″
|
60
|
30
|
110
|
140
|
|
20
|
3/4″
|
15
|
G3/4″
|
74
|
37
|
115
|
140
|
|
25
|
1″
|
20
|
G1″
|
80
|
40
|
120
|
140
|
|
32
|
1 1/4″
|
25
|
G1 1/4″
|
104
|
52
|
135
|
164
|
|
40
|
1 1/2″
|
34
|
G1 1/2″
|
114
|
57
|
145
|
164
|
|
50
|
2″
|
48
|
G2″
|
140
|
70
|
190
|
190
|
|
Q614F-16
|
|
通徑20DN
|
d
|
G
|
L
|
L1
|
H
|
W
|
|
Mm25
|
in
|
|
|
|
|
|
|
|
15
|
1/2″
|
12
|
G1/2″
|
72
|
36
|
130
|
140
|
|
20
|
3/4″
|
15
|
G3/4″
|
85
|
42
|
135
|
140
|
|
25
|
1″
|
20
|
G1″
|
91
|
46
|
139
|
140
|
|
32
|
1 1/4″
|
25
|
G1 1/4″
|
110
|
55
|
158
|
164
|
|
40
|
1 1/2″
|
32
|
G1 1/2″
|
122
|
61
|
165
|
164
|
|
50
|
2″
|
38
|
G2″
|
145
|
72
|
202
|
190
|
(L)兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好。也能實現管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
(T)四閥座密封三通球閥造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
螺紋類型:G.NPT.BSPT.BSP.DIN259/2999
